随着科技进步，无刷电机控制板经过不断的创新改造，使很多人都不是很了解无刷电机控制板的工作原理了，而只有知道工作原理才能更好的使用，那么，无刷电机控制板工作原理是怎么样的呢？下面深圳博英特科技的技术人员带大家分析一下吧。

无刷电机控制板工作原理：

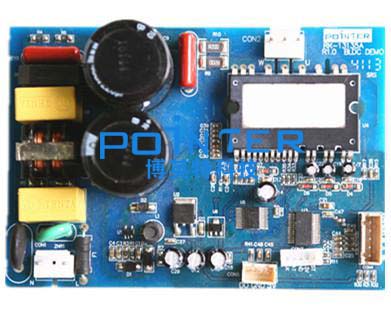

    一、无刷电机控制板主要由单片机主控电路、功率管前级驱动电路、电子换向器、霍尔信号检测电路、转把 信号电路、欠电检测电路、限流/过流检测电路、刹车信号电路、限速电路、电源电路等部分组成。

       二、电动机的气隙磁感应强度沿气隙按正弦分布，绕组通电时，该电流所产生的磁通对气隙所产生的影响忽略不计，控制电路在开关状态下工作，功率晶体管压降 为恒值，各绕组对称，其对应的电路完全一致，相应的电气时间常数忽略不计，位置传感器等控制电路的功耗忽略不计。

       三、要让电机转动起来，首先控制部就必须根据感应到的电机转子目前所在位置，然后依照定子绕线决定开启(或关闭)换流器中功率晶体管的顺序，使电流依序流经电机线圈产生顺向(或逆向)旋转磁场，并与转子的磁铁相互作用，如此就能使电机顺时/逆时转动。

       四、感应出另一组信号的位置时，控制部又再开启下一组功率晶体管，如此循环电机就可以依同一方向继续转动直到控制部决定要电机转子停止则关闭功率晶体管(或只开下臂功率晶体管)，要电机转子反向则功率晶体管开启顺序相反。

       五、子换向器无刷电机与有刷电机的根本区 别就在于无刷电机用电子换向器代替了有刷电机的机械换向器，因而控制 方法也就大不相同，复杂程度明显提 高。
